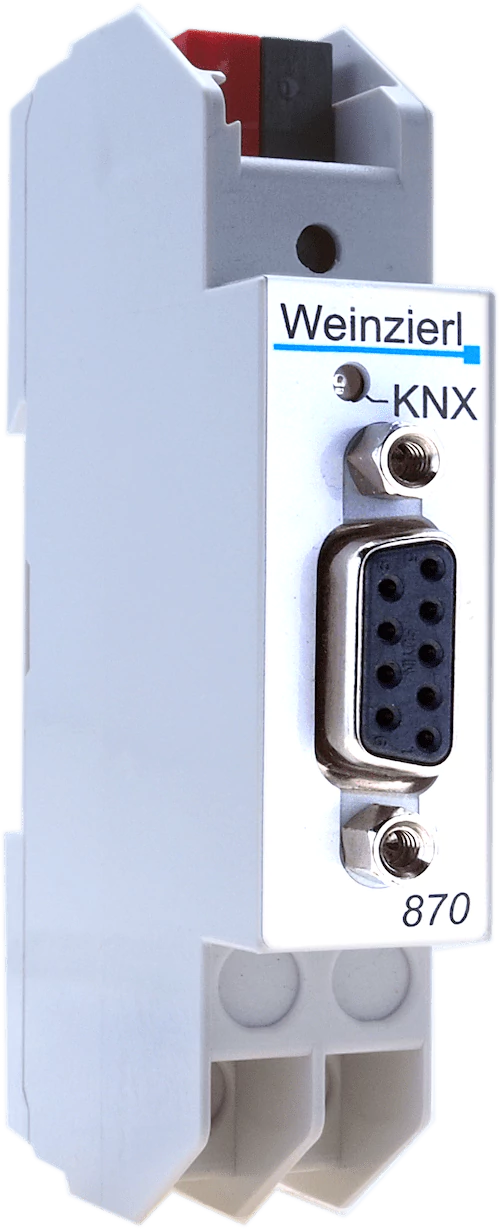

Weinzierl 5122 KNX Serial 870

KNX-i jadaliides BAOS 870 on lihtne integreerimislahendus mitte-KNX-seadmetele. ARS-232 liidesena loodud KNX Serial 870 kasutab sõnumivorminguna tõestatud FT1.2 protokolli (PEI 10). Lisaks toetab seade andmepunktidele juurdepääsuks BAOS-protokolli. See võimaldab mitte-KNX-i seadmeid aRS-232linki kaudu täielikult KNX-võrku integreerida. Kiireks alustamiseks on saadaval nii demonstratsioonitööriist kui ka ETS-i kirje 250 rühmaobjektiga. Lisaks saab luua individuaalseid ETS-i esitusi OEM-versioonide jaoks.Objektiserveri funktsionaalsus Üha suurema hulga seadmete jaoks, näiteks multimeedia ja turvatehnoloogia valdkonnas, on juhtimisinfo vahetamine hooneautomaatikaga oluline. Teatud seadmete puhul on siiski eelistatav mitte pääseda otse siinile. Selle asemel saab luua ühenduse KNX-iga RS-232 kaudu. Järgmised ülesanded, nagu KNX-telegrammide genereerimine ja tõlgendamine, samuti teadmised kasutatavate rühmaaadresside kohta, tegeleb KNX/RS-232 liidesega. Sel juhul võtab KNX/RS-232 liides KNX-i lõppseadme rolli. See tähendab, et seadme KNX sidetarkvara haldab andmepunkte, et määrata vastuvõetud telegrammid vastavatele sideobjektidele. Seade loob ja saadab iseseisvalt ka rühmatelegramme. ETS-i (Engineering Tool Software) abil saab grupiobjekte konfigureerida. ETS-is esineb seade siini tavapärase osalejana. Parameetrite dialoogis konfigureeritakse rühmaobjektide andmetüübid. Pärast seda saab rühmaaadresse määrata tavapäraseks. Klient pääseb andmepunktidele juurde RS-232 kaudu, teadmata KNX-i süntaksit. Üks klient adresseerib andmepunkti selle objekti indeksi kohal. Kui KNX-võrgu rühmaaadressid peaksid igal ajal muutuma, saab liidest ETS-allalaadimise abil probleemideta värskendada. Klientide konfiguratsiooni pole vaja värskendada. Liides toetab kuni 250 grupiobjekti ja iga objekti jaoks on eraldi mälu reserveeritud. Sideobjektide väärtusi värskendatakse automaatselt, kui neile saadetakse telegramm, isegi kui klient pole ühendatud. See on kliendile kasulik. Kui see käivitub või ärkab, saab see lugeda liidesest andmekujutist ilma KNX siini koormamata ja ilma märkimisväärse viivituseta.
