DALI ja DALI 2 protokollide omadused ja erinevused
DALI PROTOKOLL
DALI STANDARDI AJALUGU
DALI tähendab "Digital Addressable Lighting Interface" (digitaalne adresseeritav valgusliides). DALI on protokoll valgustusseadmete, näiteks trafode, elektrooniliste liiteseadiste, LED-draiverite ja releemoodulite digitaalseks juhtimiseks.
DALI protokoll töötati esimest korda välja 1990ndate lõpus ettevõtte Tridonic poolt koostöös selliste tuntud seadmete tootjatega nagu Helvar, Osram, Erco, Insta, Lutron ja Philips, et juhtida ja kontrollida valgustussüsteeme. See arendus viidi läbi selleks, et asendada "1-10V" analoogjuhtimine, mida kasutatakse laialdaselt ka tänapäeval. Tänapäeval moodustavad need tootjad DALI tegevusrühma, mis edendab DALI standardi kasutamist ja tagab selle jätkuva arengu.
DALI Activity Group jälgib standardi järgimist, sertifitseerib erinevate tootjate seadmeid ja tagab nende ühilduvuse. Seega tähendab DALI Alliance'i logo olemasolu seadme korpusel, et seade on need testid läbinud ja saanud vastava sertifikaadi.
Praegu on DALI protokoll rahvusvaheliselt standardiseeritud IEC 62386 alusel ja kuni 2009. aastani oli see määratletud standardiga EN 60929. 2017. aastal nimetati DALI tegevusgrupp ümber Digital Illumination Interface Alliance'iks (DiiA).
DALI STANDARDI VERSIOONID
Alates 2014. aasta novembrist on saadaval uus versioon DALI-standardist. Versioon 2 - mida nimetatakse ka "DALI-2". DALI-2 on DALI-valgustuse juhtimisprotokolli uuendatud ja täiustatud versioon, mis sisaldab rohkem funktsioone. Selles kirjeldatakse ka muid seadmetüüpe, mida standardi varasemates versioonides ei olnud selgelt kirjeldatud. Sellisteks seadmeteks on näiteks liikumisandurid, juhtpaneelid, lülitid, valgusandurid ja muud kontrollerid. Varem valmistasid erinevad seadmete tootjad neid oma ideede alusel ja oma spetsifikaate kasutades. See tõi kaasa nende seadmete täieliku kokkusobimatuse ühe ja sama seadme piires. Ajakohastatud DALI-2 protokoll on kõik need lüngad kõrvaldanud, pöörates rohkem tähelepanu seadmete ühilduvusele.
Neid seadmeid on nüüd kirjeldatud täiendavates DALI spetsifikatsioonides ja juhistes:- IEC 62386-103 - Juhtimisseadmete üldnõuded
- IEC 62386-301 - Käsijuhtimisseadmed (nupud)
- IEC 62386-302 - Absoluutjuhtimisseadmed (regulaatorid)
- IEC 62386-303 - Liikumis- ja kohalolekuandurid
- >IEC 62386-304 - Valgusandurid
Allpool esitatud joonisel on punasega märgitud need spetsifikaadid, mida on standardi ajakohastamisega muudetud.
STANDARD IEC 62386

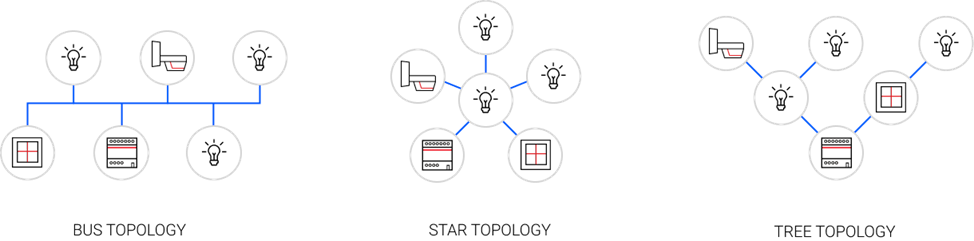

SÜSTEEMI PROJEKTEERIMINE JA TOPOLOOGIA
DALI-süsteemi aluseks on lihtne kasutamine, mugavus ja lihtne paigaldamine, samuti suur paindlikkus võrgu struktuuri korraldamisel.

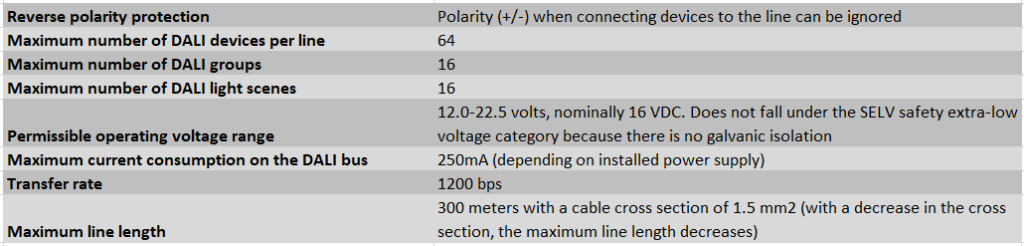

DALI-süsteemide paigaldamiseks võib kasutada tavalist toitekaablit, näiteks VVGngLS 5x1,5 (L, N, PE, DA+, DA-), millest kaks aherainet kasutatakse DALI-liiniks ja ülejäänud kolm aherainet kasutatakse voolu ülekandmiseks. Ei tohi unustada, et maksimaalne lubatud pingelangus DALI-suunal ei tohi ületada 2 volti ja kogu voolutarbimine ei tohi ületada 250 mA. Iga DALI-liini kohta on lubatud ainult üks DALI-toiteallikas. Samuti tuleb arvestada, et teiste süsteemide ja protokollide (näiteks DMX-DALI või KNX-DALI Gateway) väravadel on sisseehitatud toiteallikad. Seetõttu võib nende samaaegne paigaldamine põhjustada probleeme.
ANDMEEDASTUS JA TELEGRAMMID

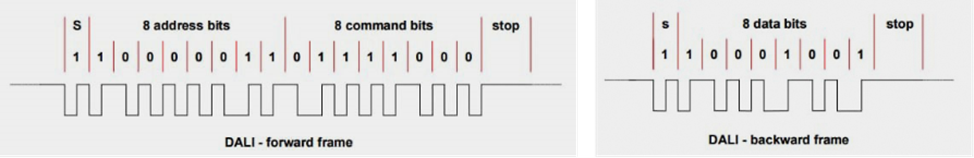

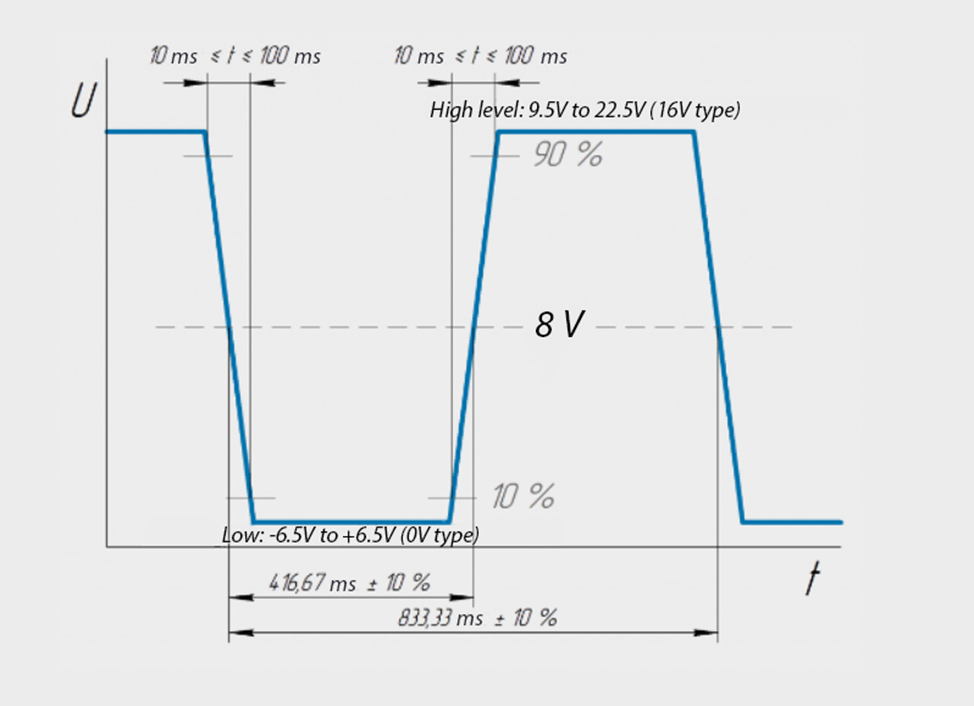

DALI protokoll kasutab loogiliste seisundite edastamiseks "Manchesteri" koodi.
Sellisel juhul peavad telegrammid jääma protokolliga lubatud piiridesse, et kõik bussis olevad seadmed neid õigesti tunneksid.
GRUPIKONTROLLI KONTSEPTSIOON JA VALGUSSTSEEN
Iga DALI-seade saab salvestada 16 erinevat valgustusstseeni, nii et ruumi jaoks eelnevalt konfigureeritud valgustuse eelseadistused on võimalik esile kutsuda (näiteks "esitlus" konverentsiruumis või "hommik" tervisekeskuses). Iga 16 stseeni heleduse väärtused salvestatakse otse aktuaatoritesse (dimmerid, sekventsid). Niipea, kui seade saab näiteks käsu "Run Scene 1", suurendab või vähendab ta heledust mällu salvestatud väärtuse võrra. Seadmesse on salvestatud ka parameeter, mille abil saab stseeni esilekutsumisel reguleerida hämardamisaega ja mida saab muuta.
Valgusetapp "Hele valgus" Valgusetapp "Kino"
DALI-süsteem määratleb 3 tüüpi juhtimiskäske: grupi-, individuaalne ja ringhäälingukäske. Üks DALI-liin võib juhtida kuni 16 valgusti gruppi. Rühm on mitu valgustit, mis täidavad korraga sama funktsiooni. Igale DALI-seadmele saab paindlikult määrata grupi numbri. Üks DALI-seade võib kuuluda ainult ühte või mitmesse gruppi. Grupi juhtimise ajal saadetakse bussi juhtimistelegramm, mis sisaldab selle grupi numbrit, mis peaks seda käsku täitma. Seadmed, mis kuuluvad teise numbriga rühmadesse, lihtsalt ignoreerivad seda telegrammi. Kõik see vähendab vajaliku kaabelduse hulka ja suurendab oluliselt valgustusrühmade määramise paindlikkust võrreldes mitteaadresseeritavate süsteemidega. Seevastu mitteaadresseeritavates süsteemides on valgustusrühmad alati kõvasti ühendatud.
Lisaks grupijuhtimisele saab DALI-seadmeid juhtida ka individuaalselt, kasutades oma individuaalset aadressi. Neid saab liini ühendades juhtida igaüht neist eraldi. Sellisel juhul ei ole telegrammi sihtaadressiks mitte grupi, vaid individuaalne aadress. Individuaalne juhtimine, nagu ka grupijuhtimine, võib anda valgustite hetkeseisundi ja toetab järgmisi käskude valikut:- Sisse/välja lülitada.
- Hämardamine.
- Valgusti olek (tõrge, töö, tööaeg).
- DALI kontrolleri olek (viga, töö).
- Muud valikud, nagu "heledusastmele sisselülitamine" ja "heledusaste bussikrahhi korral".

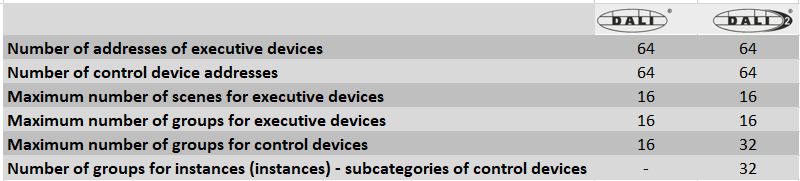

PEAMISED ERINEVUSED DALI-2 JA DALI

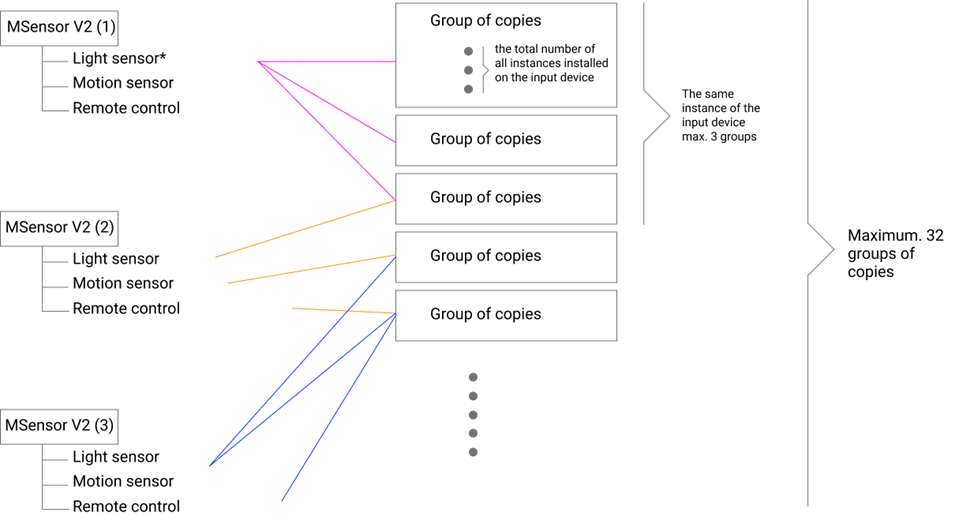

Vanas DALI süsteemis töötlevad anduritelt ja kontrolleritelt saadavaid käske otse täiturmehhanismid. Standardi uuendusega lasti välja uued rakenduskontrollerid ja nüüd saab juhtseadmeid kombineerida. Näiteks liikumisandur koos sisseehitatud valgusanduriga ja välise lüliti binaarsisendiga sisaldab 3 juhtseadme eksemplari (Instances).
Selliseid seadmeid saab ühendada kontrollrühmadesse järgmistel tingimustel:
- Seadme eksemplare saab seostada maksimaalselt 32 rühmaga. Siin tuleb arvestada, et üks eksemplar võib kuuluda mitte rohkem kui 3 rühma.
- Erinevate sisendseadmete eksemplare saab linkida samasse rühma.
Seega ei ole uues DALI-2 süsteemis sisend- ja juhtseadmed enam otse ühendatud täiturmehhanismidega (LED-draiverid või liiteseadised). Selle asemel töötleb käske esmalt uus element, rakenduskontroller, ja saadetakse seejärel draiveritele. Rakenduse kontroller tagab andmeedastuse juhtseadmete (andurid, lülitid jne) ja täiturmehhanismi vahel. Rakenduse kontrolleri saab ka otse kontrollerisse sisse ehitada. Sel juhul pole täiendavat välist kontrollerit vaja.

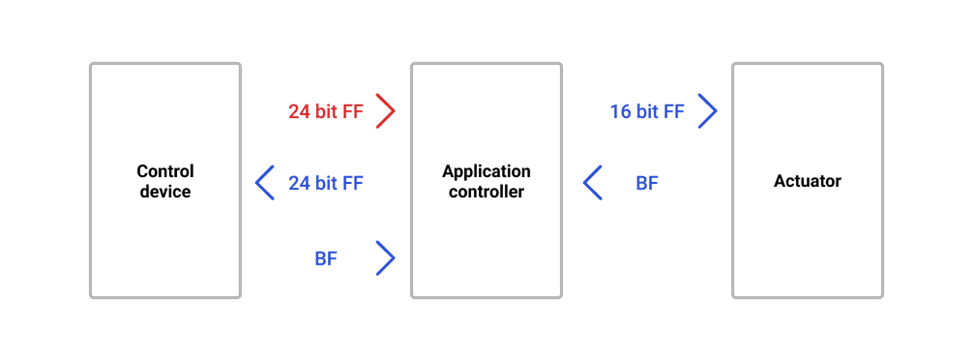

Teine oluline DALI-2 ühenduse uuendus on võime tuvastada kokkupõrkeid andmesiinil. Kui juhtub kokkupõrge ja telegrammi kadumise tagajärjel, saadetakse see uuesti. Sellisel juhul saab käsu uuesti saata, kui see kokkupõrke tagajärjel kaduma läks. Rakenduse kontroller jälgib seda protsessi selgelt.
- BF – tagurpidi raam
- FF – ettepoole suunatud raam
DALI JA DALI2 ühilduvus
DALI ja DALI-2 täiturmehhanisme saab kasutada koos. Kuid pidage meeles, et DALI-2 funktsionaalsus on DALI-1 draiveritega töötamisel piiratud. Põhjus on selles, et DALI-2 protokoll määratleb Uued käsud, mida DALI seadmed ei saa tõlgendada. Teisest küljest ei tohiks DALI-2 juhtimisseadmeid mingil juhul segada kooskõlas vanemate DALI sisendseadmetega, kuna rakenduse kontroller ei tunne neid ära.
Süsteemi kasutaja ei sõltu konkreetse tootja seadmetest, kuna DALI on avatud protokoll ja seda kontrollib diia Liit.- Andmesiin ei allu häiretele ja selle saab paigaldada toiteliinide vahetus läheduses;
- Valgusteid saab paindlikult juhtida mitme kontrolleriga, olenemata nende asukohast ja arvust;
- Kõik olulised parameetrid ja seaded salvestatakse DALI seadmete mällu ning võimsuse kadumise ja sellele järgneva taastamise korral jätkab süsteem oma tööd (aadress, rühmadesse kuulumine, tööstsenaariumid, hämardamise kiirus, heledustasemed);
- Tagasiside ja diagnostiliste funktsioonide olemasolu võimaldab teil saada teavet DALI-seadmete oleku, samuti lambi või lampide ja lampide liiteseadiste oleku kohta;
- Suurte kinnistute tegevuskulude märkimisväärne vähenemine. Näiteks kontorid, ärikeskused, avalikud ja haldushooned, samuti kohvikud ja restoranid;
- Kaabli paigaldamise kiire paigaldamine ja lihtsustamine;
- Võimalus hõlpsaks integreerimiseks teiste standardite ja protokollidega. Näiteks: LON, BACnet, KNX, DMX512 või Modbus.
Con:
- Madal andmeedastuskiirus, mida Kasutaja võib teistesse süsteemidesse integreerimisel negatiivselt tajuda.
- Mis tahes muude süsteemide, välja arvatud valgustussüsteemi juhtimise võimatus;
- Kasutajaliideste ja juhtimisseadmete (Lülitid, paneelid, Liikumisandurid jne) Väga halb valik.)
KUIDAS ÜLETADA MÕNED MIINUSED?
Viimase 2 puudusega saab hõlpsasti hakkama, kombineerides DALI näiteks KNX-iga. Seda saab teha spetsiaalsete Väravate abil, mida toodavad kõik suuremad KNX-seadmete tootjad. Vajalikud kontrollerid on saadaval ABB, GIRA, JUNG, MDT, Schneider Electric, Zennio ja teistelt vähem tuntud tootjatelt.
Kuid ainult mõned neist (ABB, GIRA, JUNG, MDT) toetavad DALI-2 standardi uusimaid spetsifikatsioone. Samuti on ringhäälingu KNX-DALI väravaid. Neid on väga lihtne kasutusele võtta, kuna need nõuavad KNX-i poolel oluliselt vähem seadistamispingutusi ja DALI poolel seadistamispingutusi. See on tingitud asjaolust, et valgusrühmade kombinatsioon neis toimub rangelt vastavalt põhimõttele: üks rida - üks rühm ja selliste rühmade arv võib sõltuvalt tootjast ja mudelist varieeruda vahemikus 4 kuni 8. Ja kõik DALI siini juhtkäsklused edastatakse ringhäälingu (ringhäälingu) telegrammide abil.
Mõned KNX-DALI mudelid edastavad väravaid.
